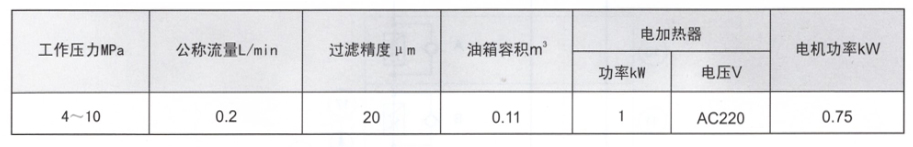

技術參數

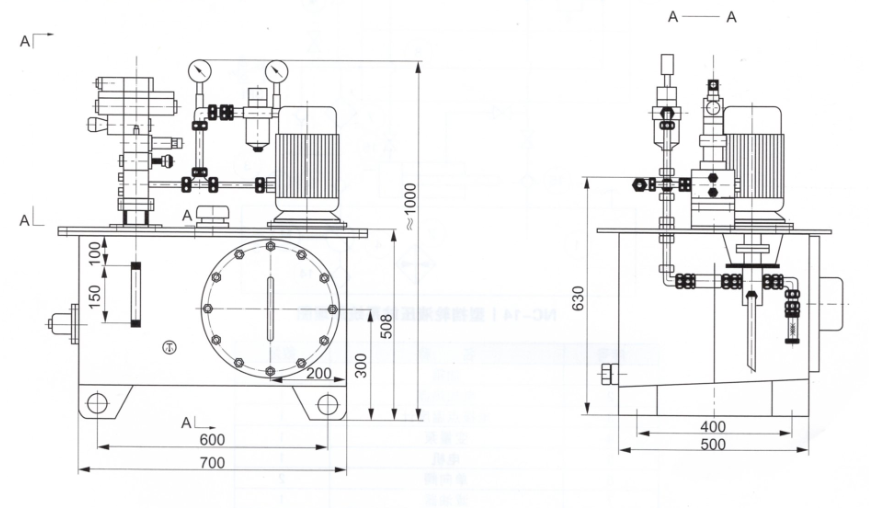

外形結構及尺寸

工作原理

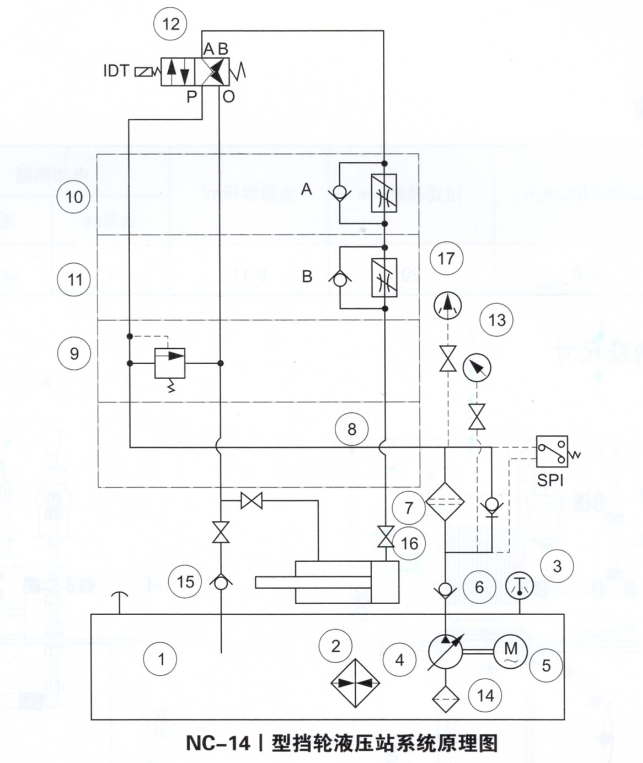

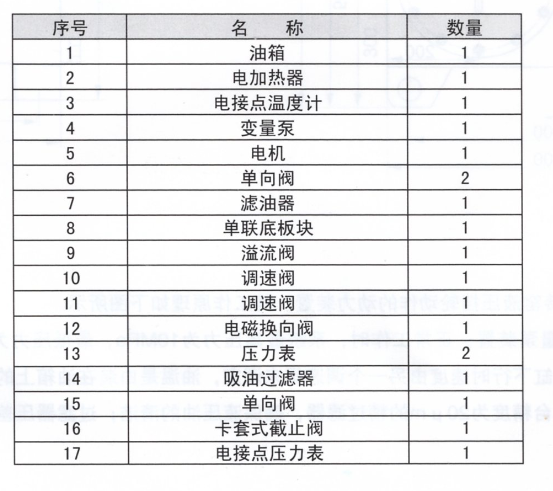

    擋輪液壓站是控制回轉窯液壓擋輪動作的動力裝置，其工作原理如下圖所示。

    系統裝有一套柱塞變量泵裝置；正常工作時，系統 高壓力為lOMPa， 低壓力為4MPa，油缸上行速度由柱塞變量泵及調速閥來調定；油缸下行時速度由另一個調速閥來調定，油溫是由裝在油箱上的電接點雙金屬溫度計來控制電加熱器的開閉；系統設有一臺精度為20Um的精過濾器，保障液壓油的清潔；過濾器壓差達到0.35MPa時報警，需及時 換過濾器濾芯。

    制電加熱器的開閉；系統設有一臺精度為20 u m的精過濾器，保障液壓油的清潔；過濾器壓差達到0.35MPa時報警，需及時 換過濾器濾芯。

    在啟動回轉窯的同時開通工作油泵并接通IDT電磁鐵，液壓油通過調速閥A迫使窯體向上移動：當擋輪座上行碰到上行限位開關時，油泵電機斷電，IDT也斷電，此時靠窯體自重使油缸中的油經調速B，單向閥（背壓閥）排入油箱；油缸下滑碰到下限位開關時，電磁鐵IDT又通電，泵又啟動，重復上述推窯上行動作。

    如系統工作不正常，當油缸上行或下行時，由于第一組限位開關發生故障而碰到另一組上行或下行開關時，應發出報警信號，當仍繼續上行或下行又碰到極限位置開關時，應當即停主機。
